为了更全面的服务于用户，K8凯发机电实行工程安装与设备生产集一体的综合管理模式，以确保各类项目的整体投运。业务领域涉及焦化厂、钢铁厂、工业厂房、市政等；施工领域涉及化工、造纸、民用、冶金、电力、建材、环保等诸多行业，施工区域遍布全国各省、市、自治区，施工能力处于同行前列。

【解决方案】

电力总承包工程、机电设备安装主要包含：高低压开关柜安装、变压器安装、电缆桥架及电缆安装、照明安装、低压设备安装、仪表安装、DCS/PLC控制系统安装接线等。

1、高低压开关柜安装工程

1）10kV变压器-低压配电柜安装

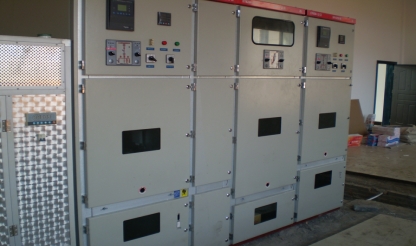

2） 高压配电室典型布置

高压配电室典型布置：

·高、低压配电柜；

·模拟屏；

·绝缘胶垫；

·红色操作区、绿色过道区；

·安全工具。

2、变压器安装工程

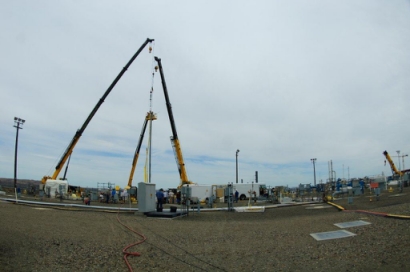

1）变压器吊装就位

四点吊装法：

·吊装带（钢丝绳）与瓷瓶的距离检查；

·吊装前吊装设备及器具的检查；

·吊装运动物件与周边设施的安全距离检查。

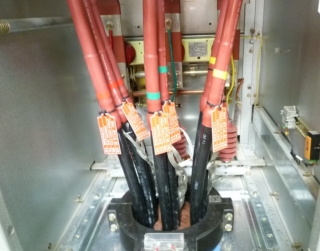

2）变压器电气连接工艺要求

带外罩变压器高压电缆接线工艺要求：

·电缆头长度保证在1.0米左右；

·配支架固定，电缆头弯曲半径满足要求，以保证电缆头与变压器联接时要自然过渡，不受外力；

·套黄、绿、红色相标示（国家标准）。

变压器与母线槽采用铜排软连接：

·将变压器与母线槽之间的连接由刚性改为软性连接，防止变压器振动引起铜排搭接处紧固螺丝松动；

·有利于提高系统运行的安全性、可靠性；

·大容器变压器推荐采用。

3）油浸式变压器安装工艺及质量控制要点

·变压器基础水平、高程、基础槽钢坡度（0.5%）控制；

·变压器吊芯检查及就位吊装安全过程控制；

·变压器散热片、油枕、瓦斯继电器等安装密封控制；

·变压器绝缘油试验及加注控制；

·变压器接地、母排连接的接触间隙、相间及对地安全距离、电缆连接工艺控制；

·变压器试验及初次通电过程控制。

3、电缆桥架及电缆安装工程

1）电缆桥架安装工程图例及工艺要求

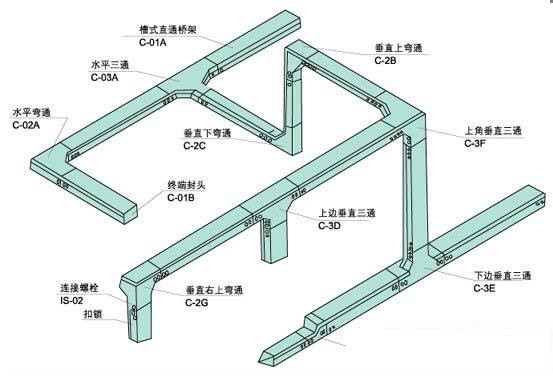

桥架（线槽）安装示意图及工艺要求

·为考虑电缆的弯曲，桥架（线槽）制作时，避免90度角损伤电缆外皮绝缘层，造成相对地短路事故，制作时，采用切角工艺，折成45度，消除安全隐患。

·200宽及以下的桥架（线槽）采用丝杆吊装，300宽及以上采用角钢吊装。

喷塑线槽安装图例及工艺要求

桥架（线槽）是作为配电柜/箱的连接电缆的通道，其工艺主要体现在：

·焊接、打磨处理工艺；

·喷塑工艺；

·弯通的流水工艺；

·颜色与配电柜、墙面相匹配；

·有折弯处，要垫绝缘隔层防护处理，防止电缆被刮伤。

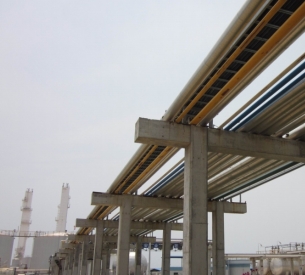

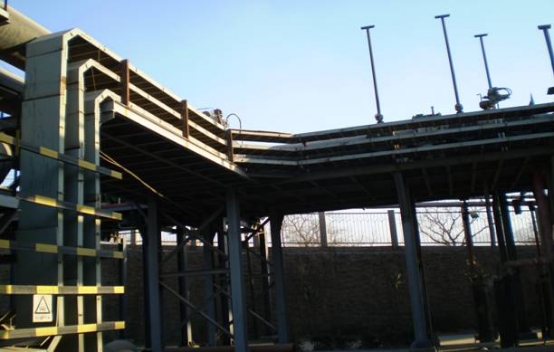

户外桥架图例及选用、施工工艺要求

·复合环氧树脂防腐大跨距梯型桥架，主要用在腐蚀性较大的化工厂等环境中；

·复合环氧树脂防腐大跨距梯型桥架表面层不仅具有防腐作用，还有防户外长期曝晒、低温等恶劣环境产生慢性开裂、脱落，保护内部金属层不受腐蚀。

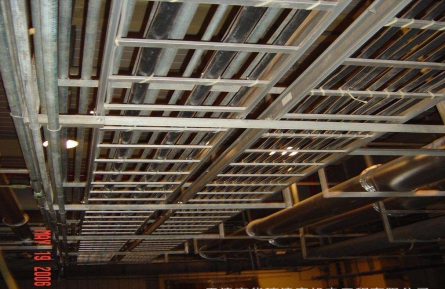

热浸锌/玻璃钢桥架

·除用复合桥架外，化工厂户外桥架还采用热浸锌桥架，也可以考虑玻璃钢制桥架或铝合金桥架；

·铝合金桥架成本略高；

·玻璃钢制桥架钢性较差，户外跨距较大，不宜采用，可以用在户内跨距较小的防腐区域；

·固定连接采用不锈钢螺丝。

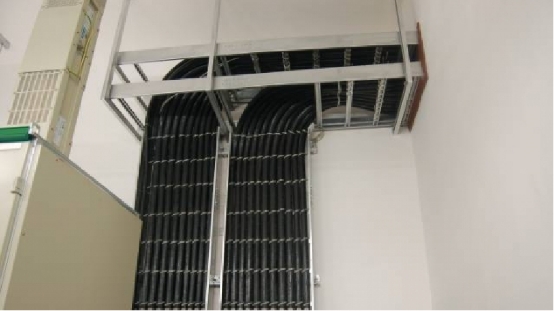

竖井梯式电缆桥架安装、电缆敷设及工艺要求

·电缆在梯式桥架中敷设时，电缆与竖井式桥架要用扎带扎紧，但不能压伤电缆外绝缘层，保证电缆均匀受力。

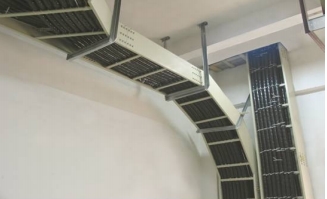

水平梯式电缆桥架安装、电缆敷设

·电缆桥架作为电缆的支撑件，特别是高空桥架，其维修难度高。因此在施工过程中，对于高空安装的电缆桥架，不仅要保证施工安全，更要保证施工工艺质量。

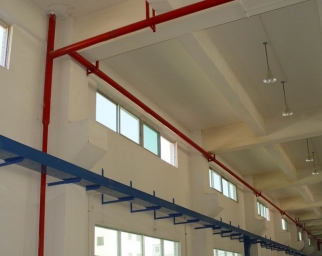

线槽、桥架外观颜色配色工艺要求

·线槽、桥架外观颜色考虑厂房的整体配色效果，工程技术人员在察看现场后提出方案建议，并与客户协商；

·外观颜色有蓝色、乳白色、驼灰色、米黄色等。

2）电缆安装工程图例及工艺要求

电缆敷设工艺示意图及要求（0.4kV电压等级）

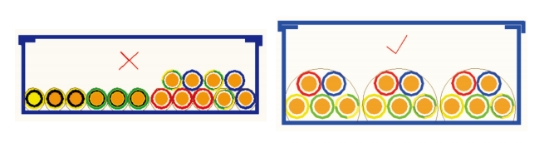

·电缆施工时将同一匝放完再放另外一匝，几组同一相电缆在一起，导致其周围磁场增强，使线槽 、桥架产生振动噪音，并对其周围的电子设备产生磁场干扰。

·同一组电缆A、B、C、N相应成品字型排列，三相磁场产生的磁振效应明显减弱，线槽 、桥架不会产生明显振动。

电缆敷设正确排列工艺实物图例

室内电缆沟电缆敷设

机电工程安装其中一项主要材料-电缆，是电能输送和分配的重要载体，其施工工艺非常重要，主要有：

·单芯电缆敷设时，同组电缆必须排成品字型，标明相序；

·电缆两端挂标识牌，注明电缆起终点设备名称、电缆规格，便于维护与检修；

·电缆敷设时，保证合理的间距；

·电缆沟敷设时，架设电缆支架。

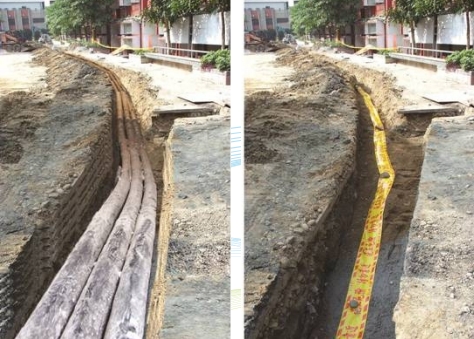

户外电缆沟电缆敷设

·电缆过水泥马路或其上有大型载重物时，此段电缆敷设一般外套镀锌钢管保护；

·电缆敷设时，其上部预埋标识带及防护层。

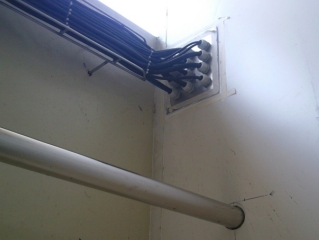

电缆穿墙工艺要点

食品／保键品企业使用的电气设备对防鼠、防尘要求较高，其电缆穿墙施工要点：

·加穿墙档板；

·加装穿墙杯梳；

·加装防火泥。

电缆标识

电缆标识工艺要求：

·标明起始端设备；

·标明终端设备；

·标明电缆品牌规格；

·标明电缆长度。

4、照明安装工程

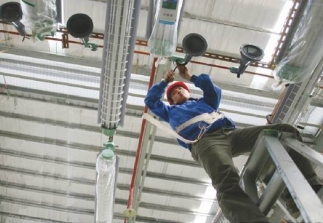

1）防爆灯具安装

·防爆灯具安装，包括防爆灯具质量、防爆钢管的材质要求及加工制作、防爆接线盒、防爆密封盒的接线工艺必须符合防爆灯具安装规范。

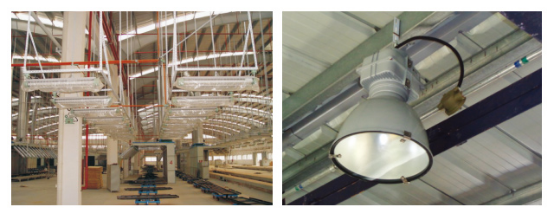

2）喷涂车间防爆灯具安装全景

5、低压动力设备安装工程

低压动力设备安装工程主要包含：电气管道安装、低压电动设备安装、配电箱（配电柜）安装。

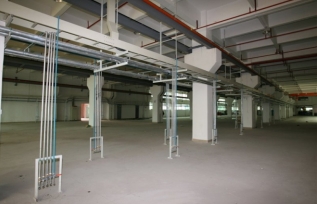

1）电气管道安装工艺

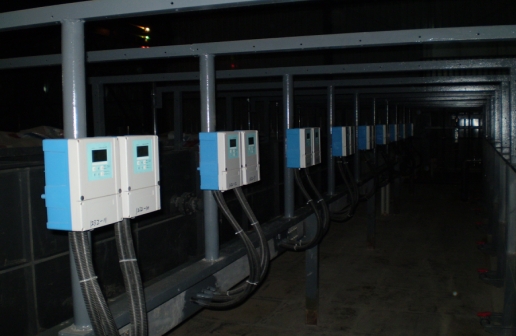

·多数设备管道是由地面敷设接到设备附近，再采用软管联接到设备；

·此图管道安装由空中桥架敷设引下到设备附近，再采用软管联接到设备；

·其优点是：设备移动灵活；不会造成地面管道纵横交错，接线杂乱；也不容易造成管道松动。

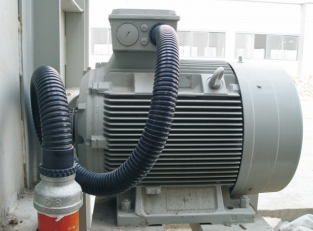

2）户外电动机安装接线工艺要点

采用波纹线管过渡连接，波纹线管为S型弯，并预留一定的长度：

·减弱因电动机振动引起的线管振动强度；

·防急雨回流到电动机或线管中；

·方便检修。

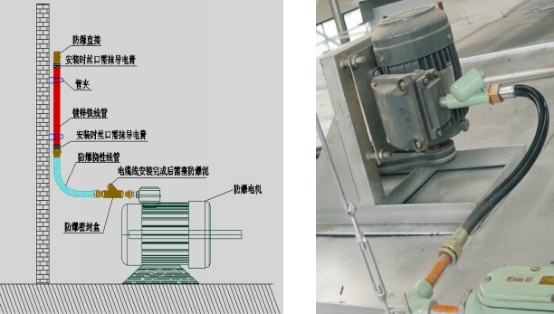

3）防爆电动机安装工艺要点

4）配电箱（配电柜）安装

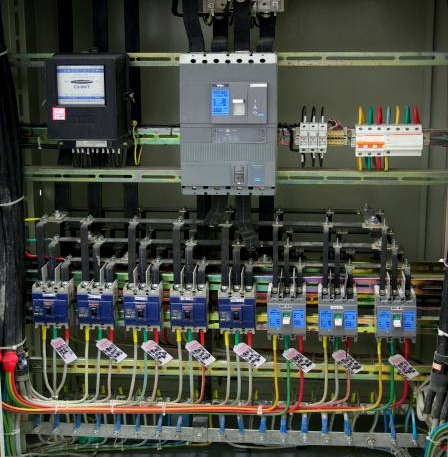

配电箱内开关安装及布线工艺要求

·主开关出线巴头配铜排过渡，安全美观；

·主开关侧单门(家具厂、化工厂等防尘防爆场所不应露开关手柄)，分开关侧双层门，内层门板露开关操作手柄，操作时安全、方便；

·分开关从主开关出线侧分别按黄、绿、红区分A、B、C相，线路走向一目了然，相序一清二楚；

·一次导线折弯遵循流水弯工艺。

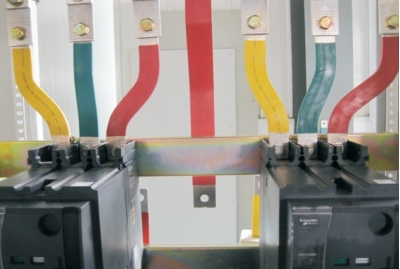

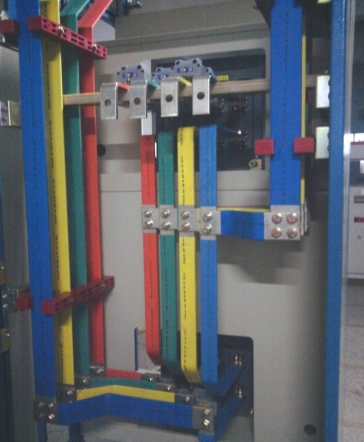

配电箱内开关安装及铜排制作工艺要求

铜排尽量减少搭接头，应制作成流水弯工艺：

·如搭接头增多会增加接触电阻，接触电阻增大，存在安全隐患；发热产生能量损耗，也不经济；

·铜排表面套黄、绿、红、蓝色热缩套管绝缘保护，既能区分相序，并能防止发生相间或相对地短路故障，具有安全保护功能。

配电柜铜排制作工艺要求

力求充分考虑电缆接线空间：下部开关出线侧铜排为了不挡住上部开关的下进线电缆，充分考虑了预留电缆进线空间。

铜排紧固件要求：

根据不同区的防腐等级要求铜排固定螺丝选用表面镀镍或采用不锈钢材质，增强防腐效果；

·铜排采用45度折弯取代垂直折弯制作工艺。不仅节省铜材，而且稳固性更好，本图中有多处45度折弯工艺
