高炉喷煤自动化解决方案
产品描述

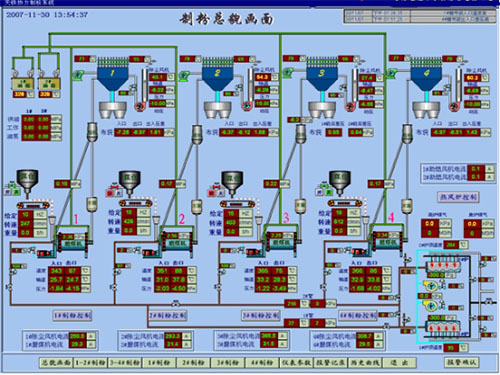

本工程的基础自动化控制系统在工艺上分成3个控制子系统：煤粉制备系统2套和煤粉喷吹系统1套。3个系统之间的通讯用西门子的数据网络通讯技术(工业以太网) 实现。系统的各类电源采用在UPS电源基础上的集中供配制，实用并便于维护管理。系统网络层分两级：(1)标准以太网服务器控制方式，方便地实现远程操作和网络扩展；(2)现场总线实现现场与系统的统一。

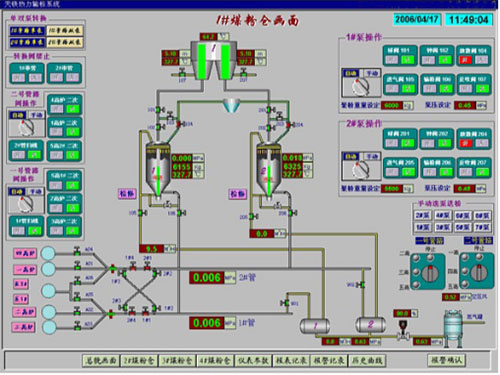

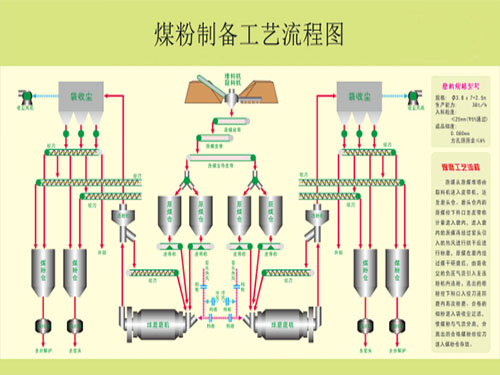

煤粉喷吹系统主要工艺过程如下：在一个塔式结构的喷煤车间内装有三套喷吹系统，分别向3座高炉喷吹煤粉。喷吹系统包括了一个煤粉仓和每个喷吹系统的两个喷吹罐。煤粉制备车间制成的煤粉经布袋收粉器后， 经锁气器进人煤粉仓。从煤粉仓(PCS B) 送出的煤粉交替地加人各个喷吹罐，然后通过喷吹罐主管和分配器用气力将煤粉送进高炉风口。

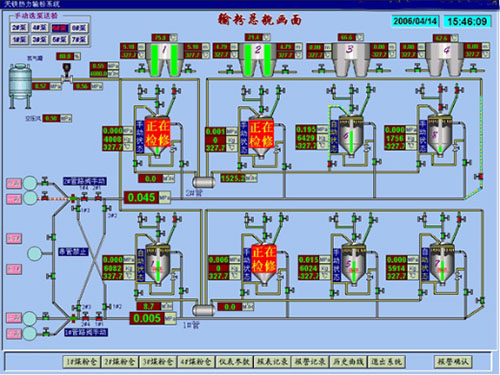

喷吹罐自动进行加料和充压等，轮流连续不断地向高炉喷吹煤粉。喷吹罐的轮换程序是从喷吹罐1#到喷吹罐2#，然后再返回到1#。当一个喷吹罐到达低位重量值时，控制系统将自动启动另一个喷吹罐。被启动的喷吹罐必须在正在喷吹的罐到达最小重量设定值之前已经装好煤粉，充好压，处在等待喷吹状态。最小重量设定值信号同时也在线设定在下一个罐上，以便能达到平稳地转换。
每个喷吹罐底部到流化锥体能帮助煤流稳定地沿着主管到分给各风口的分配器。
煤粉喷吹系统主要工艺装置和设备如下：喷吹罐装煤阀门控制；喷吹罐放散阀控制，充压控制流化调节控制；二次风调节控制，管道防堵集中控制。
主要案例：
武安东山钢铁高炉喷煤控制系统
河北普阳钢铁450高炉喷煤系统
天铁集团热力厂高炉喷煤控制系统
