项目简介：

　　余热锅炉是利用工业中燃烧排放的烟气中的余热加热蒸汽轮机系统的给水,使其产生高温高压的水蒸汽,进而输送到用户使用,大大提高了能源的利用率。余热锅炉的控制重点在于对蒸发区的控制,其具有分布参数、两相流动、非线性及复杂的耦合性等特点。

系统功能：

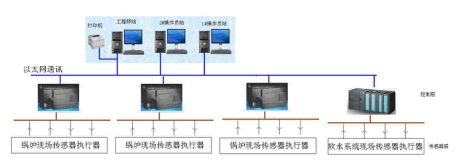

一、整套控制系统的主要控制范围包括：

　　锅炉本体控制系统：锅炉水位控制、烟气系统控制、加药装置、锅炉安全保护等；锅炉辅机公用控制系统：除氧控制、脱盐水箱、振打装置控制箱、爆破清灰等机组控制。

1）采用全自动智能控制系统，实现锅炉及其附属设备的集中显示。具有远程实时过程显示与数据打印功能。

2）每台锅炉都采用一套独立控制系统

3）与第三方电控柜的连锁采用硬件连锁方式（无源触点）。

4）锅炉本体的所有PID控制通过PLC本身完成；除氧器自动方式的所有PID控制通过PLC本身完成，手动方式采用调节仪表完成，保证PLC出现故障时正常手动操作使用。

5）所有的模拟量检测点必须直接进PLC模块，该模块的测量类型可以通过量程模板改变。

6) 阀门及执行机构、压力、流量、温度选用国产优质品牌产品；并远程传到DCS控制系统进行在线监控；

7）电器元件选用优质品牌产品电器元件，柜体采用标准GGD柜体；

8）除氧控制系统集成到其中一套余热锅炉的控制系统中；

9) 锅炉水位和除氧器液位及脱盐水箱水位采用工业闭路电视监控。

二、人机界面操作方式：

　　余热锅炉采用智能化电脑显示屏作为人机界面，配有多级全中文菜单，并具有余热锅炉运行状态模拟图形显示功能及汉字数字显示功能，能实时显示余热锅炉的各种参数和电机、阀门运行状态：如锅炉液位的变化状态、各运转设备（水泵，加药泵等）的运行状态。多级弹出式全中文菜单含有以下子目录菜单：运行状态系统图，故障原因分析表，维修指南，操作说明书，历史故障及故障原因记录（黑匣子），系统设置和电器测试等等。操作非常简单方便，无论文化水平高低，均能很快了解掌握。

三、参数达到控制目标时的待机自恢复功能和“软着陆”功能：

蒸汽余热锅炉在蒸汽压力高时具有自动开启汽包排空功能和压力低时自动关闭汽包排空功能；并具有蒸汽压力接近设定压力时提前自动开启主汽门，低于预定压力时关闭主汽门。设计这种功能我们称之为“软着陆”，既减小了对余热锅炉的热冲击，又节约了宝贵的热能，降低了运行成本。

四、联锁保护功能全面，系统高度可靠：

　　智能余热锅炉具有多种联锁保护功能：极低（高）水位报警联锁保护；超压报警联锁保护；水泵，加药泵过载联锁保护等。

五、多级系统设置保护口令，防止误操作：

　　智能余热锅炉全自动控制系统具有三级系统设置保护口令：

用户操作级：用户可根据运行需要直接设置，并进行相应的参数修改，部分参数修改只有停炉条件下才能有效。

系统管理级：只有掌握密码的管理人员才能有权力进行查寻和修改。

工厂程序级：只有掌握密码的工厂程序设计人员才能有权力进行查寻和修改。有效防止误操作。
